當前位置：首頁 - 產品中心 - 特種電纜

	鐵路信號電纜

產品名稱：鐵路信號電纜
產品編號：Pro200691118758
產品型號：
更新時間：2006.09.11
出品單位：香港昌暉儀表
瀏覽次數：

產品詳細介紹

產品介紹

???

本產品適用于額定電壓交流500V或直流1000V及以下傳輸鐵路信號、音頻信號或自動信號裝置的
控制電路，其中綜合護套、鋁護套鐵路信號電纜具有一定的屏蔽性能，適宜于電氣化區段或其它有強
電干擾的地區敷設。

1 使用特性
1.1 電纜的使用環境溫度為-40℃~+60℃。
1.2 電纜導體長期工作溫度應不超過+70℃。
1.3 電纜敷設環境溫度：聚氯乙烯外護套電纜應不低于0℃;聚乙烯外護套電纜應不低于-20℃。
1.4 電纜的允許彎曲半徑：非鎧裝電纜應不小于電纜外徑的10倍；鎧裝電纜應不小于電纜外徑的15倍。
1.5 綜合護套鐵路信號電纜的理想屏蔽系數≤0.8；鋁護套鐵路信號電纜的理想屏蔽系數≤0.3

2 型號、名稱及規格

型號	名稱	敷設范圍	規格(芯)
PTYV	聚乙烯絕緣聚氯乙烯護套鐵路信號電纜	敷設在土壤、槽、管中，能承受一般的機械外力。	4、6、8、9、 12、14、16、19、21、24、28、30、33、37、42、44、48、52、56、61
PTYY	聚乙烯絕緣聚乙烯護套鐵路信號電纜	敷設在土壤、槽、管中，能承受一般的機械外力。
PTY22	聚乙烯絕緣鋼帶鎧裝聚氯乙烯外護套鐵路信號電纜	敷設在土壤、槽、管中，能承受較大的機械外力
PTY23	聚乙烯絕緣鋼帶鎧裝聚乙烯外護套鐵路信號電纜
PTYA22	聚乙烯絕緣綜合護套鋼帶鎧裝聚氯乙烯外護套鐵路信號電纜
PTYA23	聚乙烯絕緣綜合護套鋼帶鎧裝聚乙烯外護套鐵路信號電纜
PTYL22	聚乙烯絕緣鋁護套鋼帶鎧裝聚氯乙烯外護套鐵路信號電纜
PTYL23	聚乙烯絕緣鋁護套鋼帶鎧裝聚乙烯外護套鐵路信號電纜

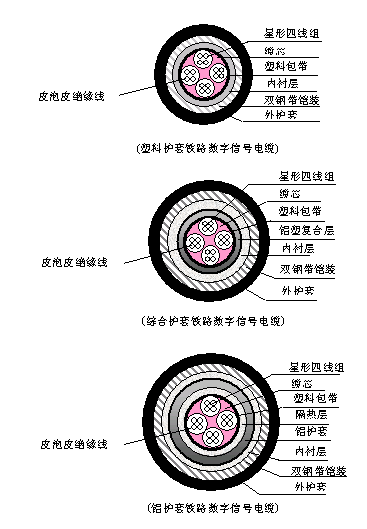

3、產品截面結構示意圖

4、?電纜的主要電氣性能

序號	項目	單位	指標	換算公式
1 1.1 1.2	直流電阻 20℃時每根導體直流電阻工作線對導體直流電阻不平衡	Ω/km	≤23.5 ≤2%	L/1000
2	絕緣電阻	MΩ·km	≥3000	1000/L
3 3.1 3.2 3.3	電容對絞組工作電容星形四線組工作電容任******緣線芯對連接到地的其它絕緣線芯間電容	nF/km	≤70 ≤50 ≤100	L/1000
4 4.1 4.2 >	電容耦合 K1 平均值　*大值 K9～K12平均值　大值四線組K1值指標為**大值	pF/500m	≤100 ≤330 ≤120 ≤230 >	(L/500)1/2 L/500 (L/500)1/2 L/500
5	對外來地電容不平衡 ea1 ea2平均值 *大值四芯電纜ea1 ea2指標為*大值	nF/500m	≤330 ≤1300	L/500
6 6.1 6.2	絕緣耐壓持續時間 2min 線芯間線芯對其余線芯接地	Ｖ	? 1000 1800

5、?電纜的外徑及重量

規格	參考外徑 mm	參考重量 kg/km		參考外徑 mm	參考重量kg/km
		PTYV	PTYY		PYT22	PTY23
4 6 8 9 12 14 16 19 21 24 28 30 33 37 42 44 48 52 56 61	8.8 11.8 12.8 12.8 14.5 14.5 16.1 16.1 16.1 17.8 19.8 19.8 19.8 22.1 23.0 23.0 25.1 25.1 26.3 26.3	93 137 163 173 218 238 270 300 320 364 439 459 489 550 608 628 687 728 779 830	78 116 140 150 192 212 241 271 291 330 396 416 446 500 556 576 631 672 719 770	12.2 15.2 16.2 16.2 19.0 19.0 20.6 20.6 20.6 22.3 23.7 23.7 23.7 26.0 26.9 26.9 29.2 29.2 31.6 31.6	189 260 296 306 434 454 508 538 558 623 692 712 742 831 899 919 1016 1056 1430 1480		166 231 266 276 391 411 461 491 511 572 638 658 688 770 837 857 944 984 1352 1402

規格	PTYA22		PTYA23
規格	參考外徑mm	參考重量 kg/km	參考外徑mm	參考重量 kg/km
4 6 8 9 12 14 16 19 21 24 28 30 33 37 42 44 48 52 56 61	15.7 17.6 18.6 18.6 20.3 20.3 21.9 21.9 21.9 23.6 25.0 25.0 25.0 27.3 28.4 28.4 31.9 31.9 33.1 33.1	292 379 423 433 503 523 580 610 630 701 778 798 828 921 1002 1025 1438 1478 1562 1612	15.7 17.6 18.6 18.6 20.3 20.3 21.9 21.9 21.9 23.6 25.0 25.0 25.0 27.3 28.4 28.4 31.9 31.9 33.1 33.1	258 340 381 391 457 477 530 560 580 646 720 740 770 857 932 955 1355 1395 1476 1526

規格	PTYL22		PTYL23
規格	參考外徑mm	參考重量 kg/km	參考外徑mm	參考重量 kg/km
4 6 8 9 12 14 16 19 21 24 28 30 33 37 42 44 48 52 56 61	21.8 24.0 24.0 24.0 26.0 26.0 28.2 28.2 28.2 31.4 31.4 31.4 31.4 34.6 34.6 34.6 36.6 36.6 38.8 38.8	681 792 815 825 936 956 1066 1096 1116 1279 1321 1341 1371 1548 1600 1620 1743 1783 1919 1969	21.8 24.0 24.0 24.0 26.0 26.0 28.2 28.2 28.2 31.4 31.4 31.4 31.4 34.6 34.6 34.6 36.6 36.6 38.8 38.8	640 741 764 774 880 900 1002 1032 1052 1203 1245 1265 1295 1460 1512 1532 1650 1690 1816 1866

6?交貨長度
　　500m及以上的電纜應不少于總交貨長度的50%;50~250m的短段電纜交貨長度應不超過總交貨長度的5%; 電纜長度計量誤差應不超過±0.5%。根據雙方協商規定的長度交貨。
