◆ 精度等級 0.5 、 0.25 級 |
|
◆ 被測量介質 液體、氣體、蒸氣（對不銹鋼無腐蝕性的介質） |
|
◆ 輸 出 4-20mADC 二線制 |
|
◆ 電 源 24VDC |
|
◆ 負載電阻 ≤ 600 Ω |
|
◆ 電氣連接 M20 × 1.5 外螺紋 |
|
◆ 溫度范圍 ?。?20 ～ +80 ℃ （ 5Kpa ～ 2Mpa ） |
|
?。?1 ）使用溫度 |
|
－ 40 ～ +100 ℃ （ 2.1Kpa ～ 35Mpa ）（帶表頭產品不超過 +70 ℃ ） |
|
?。?2 ）存貯溫度 |
|
?。?40 ～ +120 ℃ （帶表頭產品不超過 +80 ℃ ） |
|
◆ 溫度影響 零點誤差： ± 1%FS/50 ℃ （－ 20 ～ +70 ℃ ） |
|
滿量程誤差：± 1%FS/50 ℃ （－ 20 ～ +70 ℃ ） |
|
◆ 過載極限 高量程× 2 |
|
◆ 材 質 (1) 隔離膜片： 316L (2) 結構件： 1Cr18Ni9Ti |
|
◆ 穩 定 性 ± 0.2%/FS/ 年 |
|
◆ 重 量 1.2kg |
|
四、工作原理 |
|
|
|
SWP-T20 采用靜液測量原理，當測量頭投入液體中時，例如大氣壓力為 P 0 ，液面到測量元件的高度是 h ，液體的密度為ρ ，當 |
|
地的重力加速度為 g ，則檢測元件上所受的壓力為： P 1 ＝ P 0 + ρ gh |
|
測量元件的負側通過導氣電纜與大氣相通，所受的壓力為： P 2 ＝ P 0 |
|
于是測量元件感測到的壓力差值為： P ＝ P 1 － P 2 ＝ ρ gh |
|
對于某種特定的介質和確定的應用地點： ρ g 均為常數，于是 p ∞ h ，因此，可由儀表輸出電流大小測得液體深度。 |
|
請注意，被測液體容積須通大氣，不能密閉。另外，電氣電纜的導氣管須***保證測量元件的負側通大氣，否則測量結果沒有意義。 |
|

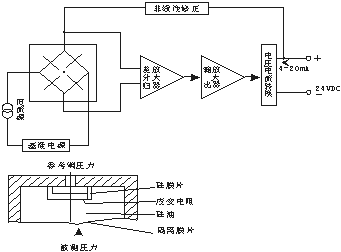

被測介質壓力通過隔離膜片及密封硅油傳遞到硅膜片上，參數端的壓力（大氣壓，******壓和密封壓）作用于硅膜片的另一端，硅膜片 |
|
兩端承受的差壓造成硅膜片一側拉伸而另一側壓縮，硅膜片上的兩個應變電阻位于壓縮，而另外兩個應變電阻片位于拉抻區，四個應變電 |
|
阻連接成一個全動態惠斯登電橋、以增大輸出信號。 |
|
惠斯登電橋采用恒流源供電。這樣，電橋的輸出不受溫度的影響，惠斯登電橋壓 / 電流轉換，變換為相應的電流信號，電流信號通 |
|
過放大和非線性矯正環路補償，產生與輸入壓力成線性對應關系的 4 － 20mADC 標準輸出信號。 |
|
|
|
五、結構及安裝形式 |
|

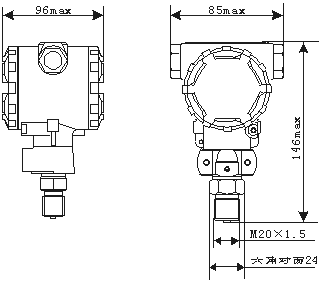

1、SWP-T20X 壓力變送器 |
|
|
2 、SWP-T20X 液位變送器 |
|
|

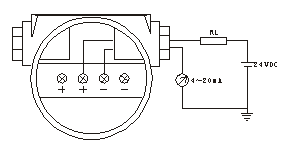

3 、接線 |
|
|
4 、零點和量的 調節 |
|
變送器的零點和量程，開蓋后連續可調。（ Z ）是調零點電位器，（ S ）是調量程電位器。 |
|
調整方法：使用壓力校檢源，在零壓力時，先調準零壓電力 4mA ，再加壓變送器的額定量程，調節“S” |
|
使輸出電流為滿度值 20mA ，如此反復幾次，可調整到標準要求。 | | |
|
六、 SWP-T20X 纜式液位計選型 |
|
型 號 |
代 碼 |
說 明 |
|
SWP - |
□ □ □ □ □ □ □ □ □ |
|
|
儀表型號 |
T20X |
|
|
|
|
|
|
|
|
投入纜式靜壓液位變送器 |
|
過程連接材料 |
|
|
|
|
|
|
|
|
|
|
過程連接方式 |
|
|
|
|
|
|
|
|
外螺紋 G 1 / 2 A |
|
外螺紋 M20×1.5 |
|
法蘭 |
|
特殊要求 | |
|
導氣電纜材料 |
|
|
|
|
|
|
|
|
傳感器密封件材料 |
|
|
|
|
|
|
|
信號輸出方式 |
2 |
|
|
|
4～20mA 二線 |
|
精度等級 |
|
|
|
|
|
安裝尺寸 |
|
|
單位： m |
|
測量范圍 |
|
見標準量程表 | |
