| 主要特點 |
| ● 智能化非線性補償，wn****分度號輸入，可匹配所有熱電阻與熱電偶 。 |
| ● 全新概念計算機數字自動調校，獨特全開放用戶設定界面。 |
| ● 支持網絡通訊，高精度全數字量傳輸，二線制RS-485接口，可掛1～64點。 |
| ● 使用方便，組態容易。界面友好的溫度設定軟件swp-T101soft兼容Windows3.1/3.11/95/98/ME |
| ● 具有冷端補償（T/C輸入時）， 可應用于各種惡劣環境-25～70℃。 |
| ● 具有******的性價比，價格相當于模擬式變送器。 |
| 主要技術指標 |
| 輸入信號 RTD : PT100、PT100.0、CU50、CU100 |
| T/C : B、S、K、E、J、T、WRe |
| 精 度 RTD ±0.2%FS |
| T/C ±0.3%FS |
| 供電電壓 8～36VDC |
分 辨 率 5μA
|
極限輸出信號 ***小：3.8 mA ***大：20.5mA |
|
|
環境溫度 -40～85℃ |
|
工作溫度 -40～85℃ |
|
濕 度 0～95%RH，不冷凝 |
|
溫 漂 ≤±0.25℃/25℃ |
|
穩 定 性 0.2%/年 |
|
阻 抗 ≥10MΩ |
|
重 量 50g |
|
安裝方式 接線盒安裝 |
|

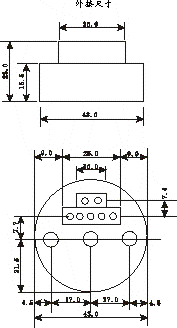

送變送器外觀及尺寸 |
|
| |
| 接線方式 |
|
熱電阻輸入接線 |
熱電偶輸入接線 |
通訊方式接線 |
二線制接線方式 |
|
|
|
|
| |
| 特殊分度號訂貨時請注明 |
| 調試方法 |
| 1.安裝SWP-T101 Soft軟件。 |
| 2.通過編程器連接PC和溫度變送器。 |
| 3.進入SWP-T101 Soft編程菜單，選擇相關參數。 |
| SWP智能萬用溫度變送器型譜 |
|
型號 |
代 碼 |
說 明 |
|
SWP T101- |
|
|
|
輸入信號 |
|
|
|
|
|
|
分度號 |
□ |
|
|
見輸入類型表 |
|
通訊方式 |
|
|
|
|
|
輸出量程下限 |
|
|
□ |
對應4MA輸出量程 |
|
輸出量程上限 |
□ |
對應20MA輸入量程 | |
| 輸入類型 |
|
代碼 |
輸入類型 |
測量范圍 |
代碼 |
輸入類型 |
測量范圍 |
|
01 |
B |
400 ～1800 |
07 |
WRe |
0～2300 |
|
02 |
S |
0 ～1600 |
08 |
pt100 |
200～650 |
|
03 |
K |
0～1300 |
09 |
pt100.1 |
-99.9～199.9 |
|
04 |
E |
0～1000 |
10 |
cu50 |
-50.0～150.0 |
|
05 |
T |
-199.9～320.0 |
11 |
cu100 |
-50.0～150.0 |
|
06 |
J |
0～1200 |
18 |
特殊規格 |
用戶特定 |
|
| 造型舉例 |
| SWP-T101TR08/0～300℃ |
| SWP智能萬用溫度變送器分度號PT100,輸出量程0～300℃，對應4～20MA輸出 |
