SWP-LCD-NLT天然氣流量積算儀
|
 |
|
|
|
|
產品名稱：SWP-LCD-NLT天然氣流量積算儀
產品編號：Pro2006513193554
產品型號：
更新時間：2006.09.13
出品單位：香港昌暉儀表
瀏覽次數：
|
 |
|
 產品詳細介紹 |
|
SWP-LCD-NLT（智能）天然氣流量顯示積算控制儀適用于在線測量天然氣的流量，將管道中的天然氣流量經補償、計算自動換算為工業標準狀態下的天然氣體積流量和積算量。 |
|
一、儀表特點 |
|
1、同時顯示天然氣流量測量系統的多個參數（如：時間、差壓、壓力、溫度、流量、積算量等），還可根據用戶要求顯示FZ、FG等，更有利于對生產工藝參數的監控。 |
|
2、可接3路被測信號，滿足溫度補償、壓力補償、溫壓全補償的積算要求。 |
|
3、新增加的掉電記錄功能可記錄儀表工作期間掉電發生的實時時間、掉電次數及掉電時間累積值，防止人為或意外掉電造成累計值的偏差。 |
|

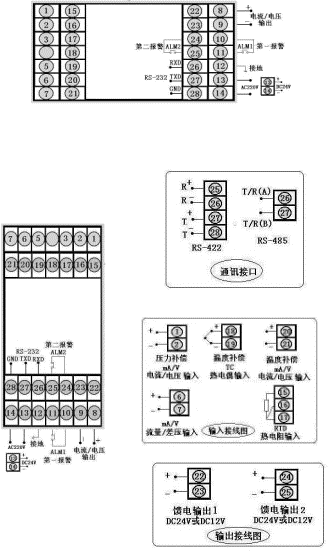

二、儀表外形及接線圖（以下為基本配線，特殊訂貨請參考隨機接線圖） |
|
型號 |
SWP-LCD-NLT系列 |
接 線 圖 |
|
|
儀表尺寸:160×80×140mm
開孔尺寸:152×76mm
重 量:400g |
 |
|
儀表尺寸:80×160×140mm
開孔尺寸:76×152mm
重 量:400g | |
|
三、SWP-LCD-NLT系列天然氣流量積算控制儀型譜表 |
|
型 號 |
代 碼 |
說 明 |
|
SWP-LCD-N |
□ □□-□ □ - □ □ □ -□ □ □-□ -□ -□ |
新一代大屏幕帶背光液晶顯示儀表 |
|
儀表功能 |
LT |
? |
? |
? |
? |
? |
? |
? |
? |
? |
? |
? |
? |
天然氣流量積算儀表 |
|
外形尺寸 |
8 |
? |
? |
? |
? |
? |
? |
? |
? |
? |
? |
? |
? |
160×80mm（橫式）80×160mm（豎式） |
|
控制作用 |
02 |
? |
? |
? |
? |
? |
? |
? |
? |
? |
? |
? |
帶補償輸入 |
|
通訊方式 |
□ |
? |
? |
? |
? |
? |
? |
? |
? |
? |
? |
參見"通訊方式" |
|
輸出方式 |
□ |
? |
? |
? |
? |
? |
? |
? |
? |
? |
參見"變送輸出方式" |
|
流量信號類型 |
□ |
? |
? |
? |
? |
? |
? |
? |
? |
參見"輸入類型" |
|
壓力補償類型 |
□ |
? |
? |
? |
? |
? |
? |
? |
參見"輸入類型" |
|
溫度補償類型 |
□ |
? |
? |
? |
? |
? |
? |
參見"輸入類型" |
|
第一報警方式 |
|
? |
? |
? |
? |
? |
| 無控制（或報警，可省略） |
| 上限控制（或報警） |
| 下限控制（或報警） | |
|
第二報警方式 |
|
? |
? |
? |
? |
| 無控制（或報警，可省略） |
| 上限控制（或報警） |
| 下限控制（或報警） | |
|
第三報警方式 |
|
? |
? |
? |
| 無控制（或報警，可省略） |
| 上限控制（或報警） |
| 下限控制（或報警） | |
|
饋電輸出 |
|
? |
? |
| 無饋電輸出（可省略） |
| 單路DC24V饋電輸出 |
| 雙路DC 24V饋電輸出 | |
|
供電方式 |
|
? |
| DC24V供電 |
| AC90～265V供電（開關電源） |
| AC220V供電（線性電源，可省略） | |
|
外形特征 |
|
| |
|
★ 輸入類型 |
|
代碼 |
輸入類型 |
測 量 范 圍 |
代碼 |
輸入類型 |
測 量 范 圍 |
|
|
A |
4 ～ 20 mA |
-1999～99999 d |
O |
脈沖-集電極開路 |
0～5KHz |
本表所列為***大量程，用戶可在量程范圍內通過修改儀表二級參數確定量程范圍 |
|
B |
0 ～ 10 mA |
-1999～99999 d |
G |
Pt100 |
-200～650℃ |
|
C |
1 ～ 5 V |
-1999～99999 d |
E |
熱電偶E型 |
0～1000 ℃ |
|
D |
0 ～ 5 V |
-1999～99999 d |
K |
熱電偶K型 |
0～1300 ℃ |
|
M |
0 ～ 20 mA |
-1999～99999 d |
R |
PT100.1 |
-1999～99999 d |
|
F |
脈 沖 |
0～5KHz |
N |
無補償輸入 |
| |
|
★ 通訊方式 |
|
選型代碼 |
0 |
2 |
4 |
8 |
9 |
|
通訊方式 |
無通訊 |
RS-232 |
RS-422 |
RS-485 |
特殊規格 | |
|
★ 變送輸出方式 |
|
選型代碼 |
0 |
1 |
2 |
3 |
4 |
5 |
|
輸出方式 |
無輸出 |
繼電器 |
4～20mA |
0～10mA |
1～5V |
0～5V | |
|
SCR--可控硅過零觸發脈沖輸出，SSR--固態繼電器控制輸出，SOT--雙向可控硅輸出 |
|
★型號舉例： |
|
①SWP-LCD-NLT802-21-BC-HL－P－W－S |
| 帶補償輸入，通訊方式RS-232，輸出方式為繼電器輸出，輸入類型為第一路0～10 mA，第二路1～5V，第一報警為上限報警，第二報警為下限報警，單路DC24V饋電輸出，DC24V供電，豎表。 |
|
②SWP-LCD-NLT802-82-AC-LH－N－T |
|
帶補償輸入，通訊方式RS-485，輸出方式為4～20mA，輸入類型為第一路4～20mA，第二路1～5V， 第一報警為下限報警，第二報警為上限報警，無饋電輸出，AC90～265V供電（開關電源），橫表。 | |
|
|
|
|
|
