SWP-LED數字顯示控制儀/光柱顯示控制儀
|
 |
|
|
|
|
產品名稱：SWP-LED數字顯示控制儀/光柱顯示控制儀
產品編號：Pro200691115336
產品型號：
更新時間：2006.09.11
出品單位：香港昌暉儀表
瀏覽次數：
|
 |
|
 產品詳細介紹 |
|
SWP-LED系列數字顯示控制儀/光柱顯示控制儀采用微處理器進行控制運算，可對各種非線性輸入信號進行精度******的線性矯正測量。 |
|
SWP-LED系列光柱顯示控制儀集數字儀表與模擬儀表于一體，可對溫度、壓力、液位、速度等測量信號進行數字量顯示控制（高亮度LED數碼顯示）及相對模擬量顯示（光柱顯示），使測量值的顯示更為清晰直觀，并可選擇雙光柱顯示方式。 |
|
一、 主要特點 |
|
采用wn****輸入無跳線設置，使每臺儀表僅通過簡單快捷的參數設置，即可適配各種分度號。 |
|
二、 儀表外形及接線圖（以下為基本配線，特殊訂貨請參見隨機接線圖） |
|
型號 |
SWP-C803系列 |

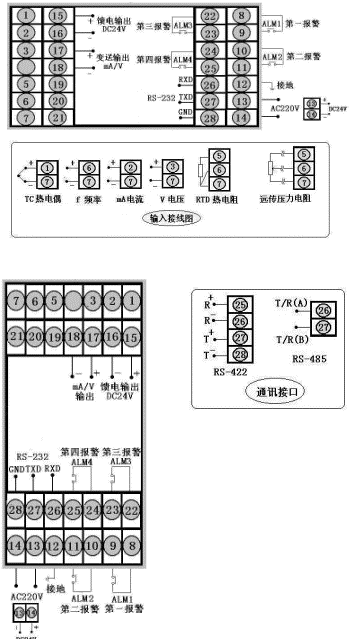

接 線 圖 |
|
儀表外形 |
儀表尺寸:160×80×140mm
開孔尺寸:152×76mm
重 量:400g |
|
|
型號 |
SWP-T803系列（橫式） |
|
儀表外形 |
儀表尺寸:160×80×140mm
開孔尺寸:152×76mm
重 量:400g |
|
型號 |
SWP-S803系列 |
|
儀表外形 |
儀表尺寸:80×160×140mm
開孔尺寸:76×152mm
重 量:400g |
|
型號 |
SWP-T801系列（豎式） |
|
儀表外形 |
儀表尺寸:80×160×140mm
開孔尺寸:76×152mm
重 量:400g |
|
型號 |
SWP-C401、C403系列（橫） |

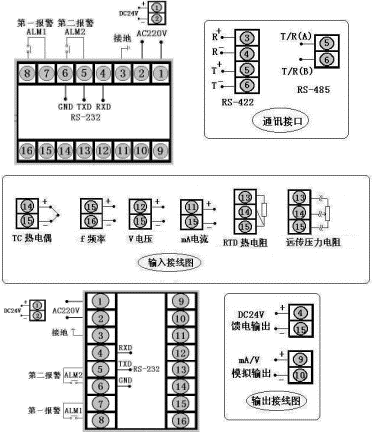

接 線 圖 |
|
儀表外形 |
儀表尺寸:96×48×140mm
開孔尺寸:92×44mm
重 量:240g |
|
|
型號 |
SWP-S401、S403系列（豎） |
|
儀表外形 |
儀表尺寸:48×96×140mm
開孔尺寸:44×92mm
重 量:240g |
|
型號 |
SWP-C901、C903系列 |

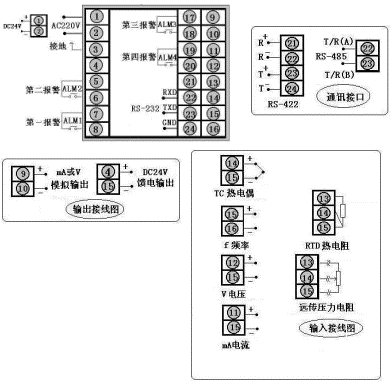

接 線 圖 |
|
儀表外形 |
儀表尺寸:96×96×140mm
開孔尺寸:92×92mm
重 量:400g
|
|
|
型號 |
SWP-C701、C703系列 |

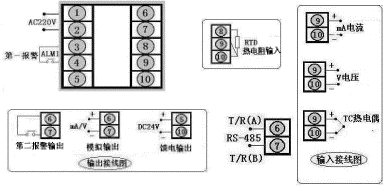

接 線 圖 |
|
儀表外形 |
儀表尺寸:72×72×110mm
開孔尺寸:68×68mm
重 量:240g
|
|
|
型號 |
SWP-C101、C103系列 |

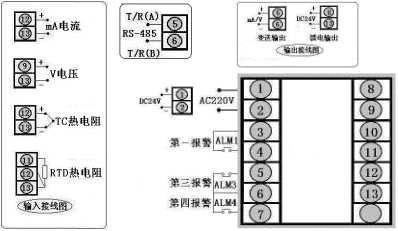

接 線 圖 |
|
儀表外形 |
儀表尺寸:48×48×110mm
開孔尺寸:44×44mm
重 量:180g
|
| |
|
三、 SWP-LED系列數字顯示控制儀型譜表 |
|
型 號 |
代 碼 |
說 明 |
|
SWP - |
□ □ □ □ － □ □－□□－□ □ －□ □ |
新系列 |
|
外形特征 |
|
? |
? |
? |
? |
? |
? |
? |
? |
? |
|
|
外形尺寸 |
|
? |
? |
? |
? |
? |
? |
? |
? |
|
48×48mm |
|
96×48mm（橫），48×96mm（豎） |
|
72×72mm |
|
160×80mm（橫），80×160mm（式） |
|
96×96mm | |
|
控制作用 |
|
? |
? |
? |
? |
? |
? |
? |
|
|
通訊方式 |
□ |
? |
? |
? |
? |
? |
? |
參見"通訊方式" |
|
輸出方式 |
□ |
|
? |
? |
? |
? |
參見"變送輸出方式" |
|
輸入類型 |
□□ |
? |
? |
? |
? |
參見"輸入類型" |
|
第一報警方式 |
|
? |
? |
? |
|
無報警（可省略） |
|
上限控制/報警（四限控制/報警2H） |
|
下限控制/報警（四限控制/報警2L） | |
|
第二報警方式 |
|
? |
? |
|
無報警（可省略） |
|
上限控制/報警（四限控制/報警2H） |
|
下限控制/報警（四限控制/報警2L） | |
|
饋電輸出 |
P |
|
DC24V饋電輸出 |
|
供電方式 |
|
|
DC24V供電 |
|
AC90～265V供電（開關電源） |
|
AC220V供電（線性電源，可省略） | | |
|
四、 SWP-LED系列光柱測量顯示控制儀型譜表 |
|
型 號 |
代 碼 |
說 明 |
|
SWP - |
T □ □ □－□ □－□□- □ □ - □ □- □ |
|
|
外形尺寸 |
8 |
|
|
|
|
|
|
|
|
|
160×80mm（橫），80×160mm（豎） |
|
控制作用 |
|
? |
? |
? |
? |
? |
? |
? |
? |
|
|
通訊方式 |
□ |
|
|
|
|
|
|
|
參見"通訊方式" |
|
輸出方式 |
□ |
|
|
|
|
|
|
參見"變送輸出方式" |
|
輸入類型 |
□□ |
|
|
|
|
|
參見"輸入類型" |
|
第一報警方式 |
|
? |
? |
? |
? |
|
無報警（可省略） |
|
上限控制/報警（四限控制/報警2H） |
|
下限控制/報警（四限控制/報警2L） | |
|
第二報警方式 |
|
? |
? |
? |
|
無報警（可省略） |
|
上限控制/報警（四限控制/報警2H） |
|
下限控制/報警（四限控制/報警2L） | |
|
饋電輸出 |
P |
|
|
DC24V饋電輸出 |
|
供電方式 |
|
? |
|
DC24V供電 |
|
AC90～265V供電（開關電源） |
|
AC220V供電（線性電源，可省略） | |
|
顯示方式 |
|
| |
|
★ 輸入類型 |
|
代碼 |
輸入類型 |
測 量 范 圍 |
代碼 |
輸入類型 |
測 量 范 圍 |
代碼 |
輸入類型 |
測 量 范 圍 |
|
01 |
B |
400～1800 ℃ |
09 |
Pt100.1 |
-99.9～199.9℃ |
17 |
30～350Ω |
-1999～99999 d |
|
02 |
S |
0 ～1600 ℃ |
10 |
Cu50 |
-50.0～150.0 ℃ |
18 |
特 殊 規 格 |
用 戶 特 定 |
|
03 |
K |
0 ～1300 ℃ |
11 |
Cu100 |
-50.0～150.0 ℃ |
19 |
4～20 mA開方 |
-1999～99999 d |
|
04 |
E |
0 ～1000 ℃ |
12 |
4～20 mA |
-1999～99999 d |
20 |
0～10mA開方 |
-1999～99999 d |
|
05 |
T |
-200～400 ℃ |
13 |
0～10 mA |
-1999～99999 d |
21 |
1～ 5 V開方 |
-1999～99999 d |
|
06 |
J |
0 ～1200 ℃ |
14 |
1～5 V |
-1999～99999 d |
22 |
0～5 V開方 |
-1999～99999 d |
|
07 |
Wre |
0 ～2300 ℃ |
15 |
0～5 V |
-1999～99999 d |
23 |
可切換輸入 |
詳見下表 |
|
08 |
Pt100 |
-200～650 ℃ |
16 |
0～20 mA |
-1999～99999 d |
24 |
頻率輸入 |
0～5kHz | |
|
★ 全切換輸入只需設定儀表二級參數，即可切換輸入多種分度號，可輸入分度號如下： |
|
代碼 |
輸入類型 |
代碼 |
輸入類型 |
代碼 |
輸入類型 |
代碼 |
輸入類型 |
代碼 |
輸入類型 |
|
01 |
B |
05 |
T |
09 |
Pt100.1 |
14 |
1～5 V |
18 |
1～ 5V開方 |
|
02 |
S |
06 |
J |
10 |
Cu50 |
15 |
0～5 V |
19 |
0～5V開方 |
|
03 |
K |
07 |
WRe |
12 |
4～20 mA |
16 |
4～20 mA開方 |
|
|
|
04 |
E |
08 |
Pt100 |
13 |
0～10 mA |
17 |
0～10mA開方 |
|
| |
|
★ 變送輸出方式 |
|
選型代碼 |
0 |
2 |
3 |
4 |
5 |
8 |
|
輸出方式 |
無輸出 |
4～20mA |
0～10mA |
1～5V |
0～5V |
特殊規格 | |
|
★ 通訊方式 |
|
選型代碼 |
0 |
2 |
4 |
8 |
9 |
|
通訊方式 |
無通訊 |
RS-232 |
RS-422 |
RS-485 |
特殊規格 | |
|
★ 注1：C80系列為0.8英寸LED顯示，C90、S80、C70、C40系列為0.56英寸LED顯示,C10系列為0.32英寸LED顯示。 |
|
★ 注2：四限控制或四限報警輸出為四個繼電器控制輸出，用戶可自行修改內部參數以設定需要的控制或報警方式。（四限控制/報警僅T.C80、S80和C90系列提供，2H代表兩個上限控制/報警，2L代表兩個下限控制/報警）。 |
|
★ 同種分度號，選型代碼和儀表編程代碼不同，在儀表設定時請注意。 |
|
★ 注3：C70、C10無頻率信號輸入。 |
|
★ 型號舉例： |
|
SWP-C803-21-08－HL-T |
|
測量顯示，通訊方式為RS232,輸出方式為繼電器輸出，輸入類型為PT100,第一報警為上限報警，第二報警為下限報警，AC90～260V供電。 | |
|
|
|
|
|
