SWP-LED多路巡檢控制儀
|
 |
|
|
|
|
產品名稱：SWP-LED多路巡檢控制儀
產品編號：Pro2006911153531
產品型號：
更新時間：2006.09.11
出品單位：香港昌暉儀表
瀏覽次數：
|
 |
|
 產品詳細介紹 |
|
SWP-LED系列多路巡檢控制儀用于工業控制系統多測量點的巡回檢測、顯示和報警。 |
| 一、 主要特點 |
| 可選擇各輸入通道統一報警控制輸出(或統一變送輸出)或各輸入通道分別報警控制輸出(或分別變送輸出)。各通道統一報警控制輸出并且可選擇報警帶記憶（任一通道報警未解除將一直報警直至所有通道均無報警）或報警無記憶（巡回至有報警通道時輸出報警，巡回至無報警的通道時則不報警）。 |

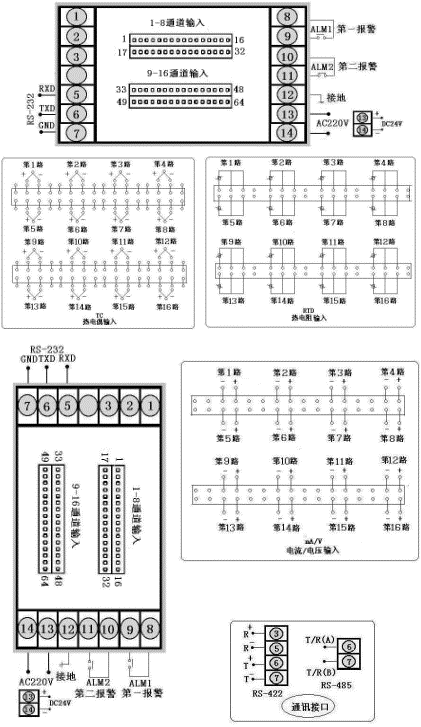

| 二、 儀表外形及接線圖（以下為基本配線方式，特殊訂貨請參見隨機接線圖） |
|
型號 |
SWP-MD80系列 |
接 線 圖 |
| 儀表外形 |
?
?
儀表尺寸:160×80×140mm
開孔尺寸:152×76mm
重 量:400g
? |
|
|
型號 |
SWP-MS80系列 |
| 儀表外形 |
儀表尺寸:80×160×140mm
開孔尺寸:76×152mm
重 量:400g
|
|
型號 |

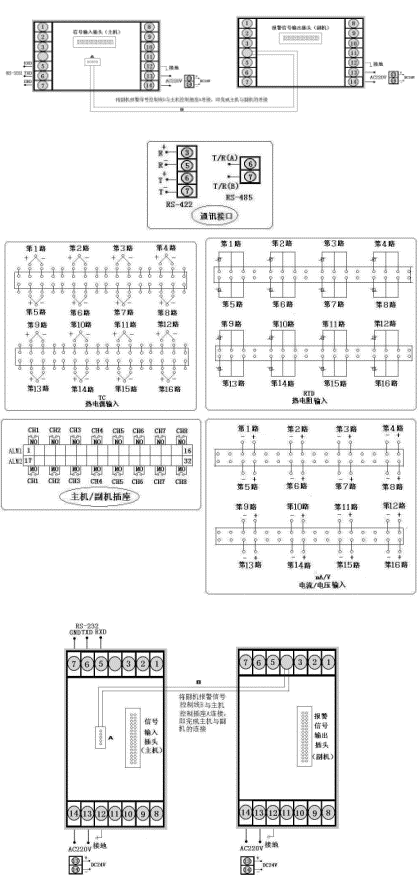

SWP-MD808系列 |
接 線 圖 |
| 儀表外形 |
儀表尺寸:160×80×140mm
開孔尺寸:152×76mm
重 量:400g
|
|
|
型號 |
SWP-MS808系列 |
| 儀表外形 |
儀表尺寸:80×160×140mm
開孔尺寸:76×152mm
重 量:400g
| |
|
三、 SWP-LED系列多路巡檢測量控制儀型譜表 |
|
型 號 |
代 碼 |
說 明 |
|
SWP - M |
□ □ □ □- □ □ -□ □ - □ □- □- □ |
智能多路巡檢控制儀 |
|
外形特征 |
|
? |
? |
? |
? |
? |
? |
? |
? |
? |
|
|
外形尺寸 |
8 |
|
|
|
|
|
|
|
|
160×80mm（橫式）,80×160mm（豎式） |
|
控制作用 |
□ □ |
|
|
|
|
|
|
|
參見"控制作用" |
|
通訊方式 |
□ |
|
|
|
|
|
|
參見"通訊方式" |
|
輸出方式 |
□ |
|
|
|
|
|
參見"控制輸出方式" |
|
輸入類型 |
□ □ |
|
|
|
|
參見"輸入類型" |
|
第一報警方式 |
□ |
|
|
|
參見"報警方式" |
|
第二報警方式 |
□ |
|
|
參見"報警方式" |
|
報警記憶 |
|
? |
|
|
供電方式 |
|
| DC24V供電 |
| AC90～265V供電（開關電源） |
| AC220V供電（線性電源，可省略） | | |
|
★ 特殊型號或要求的， 請提供分度號或參考標準，定貨時說明 。 |
|
★ 輸入類型 |
|
代碼 |
輸入類型 |
測 量 范 圍 |
代碼 |
輸入類型 |
測 量 范 圍 |
代碼 |
輸入類型 |
測 量 范 圍 |
|
01 |
B |
400～1800 ℃ |
09 |
Pt100.1 |
-99.9～199.9℃ |
17 |
30～350Ω |
-1999～99999 d |
|
02 |
S |
0 ～1600 ℃ |
10 |
Cu50 |
-50.0～150.0 ℃ |
18 |
特 殊 規 格 |
用 戶 特 定 |
|
03 |
K |
0 ～1300 ℃ |
11 |
Cu100 |
-50.0～150.0 ℃ |
19 |
4～20 mA開方 |
-1999～99999 d |
|
04 |
E |
0 ～1000 ℃ |
12 |
4～20 mA |
-1999～99999 d |
20 |
0～10mA開方 |
-1999～99999 d |
|
05 |
T |
-200～400 ℃ |
13 |
0～10 mA |
-1999～99999 d |
21 |
1～ 5 V開方 |
-1999～99999 d |
|
06 |
J |
0 ～1200 ℃ |
14 |
1～5 V |
-1999～99999 d |
22 |
0～5 V開方 |
-1999～99999 d |
|
07 |
Wre |
0 ～2300 ℃ |
15 |
0～5 V |
-1999～99999 d |
23 |
可切換輸入 |
|
|
08 |
Pt100 |
-200～650 ℃ |
16 |
0～20 mA |
-1999～99999 d |
|
|
| |
|
★ 報警方式 |
|
選型代碼 |
N |
H |
L |
|
輸出方式 |
無位式控制或報警（可省略） |
位式上限控制或上限報警 |
位式下限控制或下限報警 | |
|
★ 通訊方式 |
|
選型代碼 |
0 |
2 |
4 |
8 |
9 |
|
通訊方式 |
無通訊 |
RS-232 |
RS-422 |
RS-485 |
特殊規格 | |
|
★ 控制輸出方式 |
|
選型代碼 |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
輸出方式 |
無輸出 |
繼電器 |
4～20mA |
0～10mA |
1～5V |
0～5V |
SCR輸出 |
SSR輸出 |
特殊規格 |
SOT輸出 | |
|
★ 控制作用 |
|
選型代碼 |
06 |
07 |
08 |
09 |
14 |
|
輸出方式 |
八路巡檢測量顯示 |
八路巡檢統一控制/報警輸出 |
八路巡檢分別控制/報警輸出 |
十六路巡檢測量顯示 |
十六路巡檢統一控制/報警輸出 | |
|
★ 注1：儀表一般為輸入同一類型信號，如需各通道輸入不同的信號，請在訂貨時詳細注 明各通道的輸入信號類型。 |
|
★ 注2：統一控制/報警輸出：即儀表所有通道共用一個（或兩個）報警輸出繼電器，或所有通道共用一組變送控制輸出。統 一控制/報警輸出儀表分以下兩種報警方式（無特殊說明提供不帶報警記憶的儀表）。 |
|
a .不帶報警記憶功能：巡測至當前通道時有報警則輸出報警，巡測至下通道如無報警則報警輸出關閉。 |
|
b .帶報警記憶功能：巡測至當前通道時有報警則輸出報警，巡測至下通道如無報警但報警輸出繼續，直至所有通道均無報警方停止輸出。 |
|
c .分別控制/報警輸出：即儀表各測量通道均有一個（或兩個）報警繼電器輸出報警，報警輸出互相獨立。或各測量通道均有一組相互獨立的變送控制輸出。當輸入通道≤8時，可選擇分別帶上下限/路報警輸出，當輸入通道>8、≤16時，可選擇上限或下限/路報警輸出。 |
|
★ 型號舉例： |
|
①SWP-MD807-21-08-HL-K-W |
|
八路巡檢統一控制/報警輸出，通訊方式為RS232，輸出方式為繼電器輸出，輸入類型為Pt100，第一報警為上限報警，第二報警為下限報警，帶報警記憶功能，DC24V供電，橫表。 |
|
②SWP-MS814-81-10-LH-T |
|
十六路巡檢統一控制/報警輸出，通訊方式為RS485，輸出方式為繼電器輸出，輸入類型為CU50，第一報警為下限報警，第二報警為上限報警，AC90～265V供電，豎表。 | |
|
|
|
|
|
