五位瞬時流量＋八位瞬時累積顯示 |
|
SWP-LED系列流量積算控制儀適用于各種液體、蒸汽、天然氣、一般氣體等的流量積算測量控制。 |
|
一、 主要特點 |
|
1、 wn****無跳線輸入技術，使每臺儀表僅通過簡單快捷的參數設置，即可適配各種分度號。進一步提高了儀表的多用性與可靠性。 |
|
2、 流量系數K的自動演算具有多種輸入信號功能，可配接各種差壓、壓力及頻率式流量傳感器（如渦街、渦輪、孔板等）,可自由選擇多種補償方式（如溫度、壓力補償?shù)龋?/SPAN> |
|
3、 具有極寬的顯示測量范圍，可切換顯示溫度補償測量值、壓力補償測量值、流量（差壓、頻率）測量值等，及十二位的流量累積測量值（0--999999999999字），可準確到小數點后三位（0.001）進行累積，可設定儀表內部參數使***大累積達到9999999999.99′100。 |
| 4、 采用查表法進行密度補償，可全自動對過熱蒸汽、飽和蒸汽進行精度******的積算控制。 |
|
5、 儀表面板增加了一組LED發光二極管狀態指示，每一發光二極管對應一種狀態，用以指明對應顯示值的工程含義，方便用戶觀測。 |
|

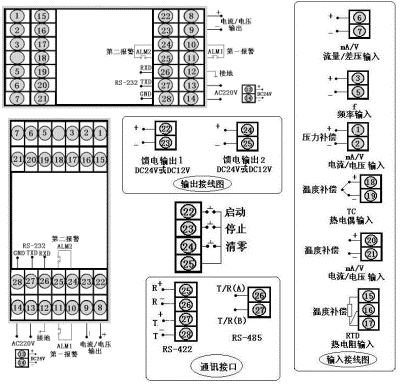

二、 儀表外形及接線圖（以下為基本配線，特殊訂貨請參見隨機接線圖） |
|
型號 |
SWP-LK80系列 |
接 線 圖 |
|
儀表外形 |
儀表尺寸:160×80×140mm
開孔尺寸:152×76mm
重 量:400g |
|
|
儀表尺寸:80×160×140mm
開孔尺寸:76×152mm
重 量:400g |
|

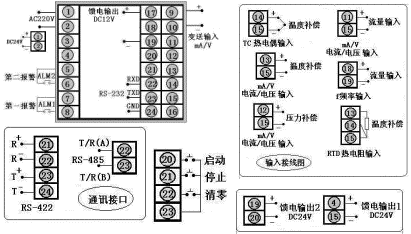

型號 |
SWP-LK90系列 |
接 線 圖 |
|
儀表外形 |
儀表尺寸:96×96×140mm
開孔尺寸:92×92mm
重 量:400g
|
|
★ SWP－LK系列與LE系列接線端子序號不同 |
|
三、 SWP-LED系列流量積算控制儀型譜表 |
|
型 號 |
代 碼 |
說 明 |
|
SWP -LK |
□ □-□ □ -□ □ □- □ □- □- □- □ □ |
5位+8位流量積算控制儀 |
|
外形尺寸 |
|
|
|
|
|
|
|
|
|
|
|
|
|
160×80mm，80×160mm |
|
96×96mm | |
|
控制作用 |
|
|
|
|
|
|
|
|
|
|
|
|
無補償輸入 |
|
帶補償輸入 |
|
過熱蒸汽帶溫度壓力補償-查表法 |
|
飽和蒸汽帶溫、壓補償-查表法 |
|
用戶特定曲線補償輸入-查表法 | |
|
通訊方式 |
□ |
|
|
|
|
|
|
|
|
|
參見"通訊方式" |
|
輸出方式 |
□ |
|
|
|
|
|
|
|
|
參見"輸出方式" |
|
流量信號類型 |
□ |
|
|
|
|
|
|
|
參見"輸入類型" |
|
壓力補償類型 |
□ |
|
|
|
|
|
|
參見"輸入類型" |
|
溫度補償類型 |
□ |
|
|
|
|
|
參見"輸入類型" |
|
第一報警方式 |
|
|
|
|
|
|
無控制（或報警，可省略） |
|
上限控制（或報警） |
|
下限控制（或報警） |
|
流量定量到控制 --自動啟動 |
|
流量定量過程控制--自動啟動 |
|
流量定量到控制 --自動清零 | |
|
第二報警方式 |
|
|
|
|
|
無控制（或報警，可省略） |
|
上限控制（或報警） |
|
下限控制（或報警） |
|
流量定量到控制 --手動啟動 |
|
流量定量過程控制--手動啟動 | |
|
饋電輸出 |
|
|
|
|
無饋電輸出（可省略） |
|
單路DC24V饋電輸出 |
|
雙路DC24V饋電輸出 | |
|
供電方式 |
|
|
|
DC24V供電 |
|
AC90～265V供電（開關電源） |
|
AC220V供電（線性電源，可省略） | |
|
外形特征 |
|
| |
|
★ 輸入類型：（出廠默認值） |
|
代碼 |
輸入類型 |
測 量 范 圍 |
代碼 |
輸入類型 |
測 量 范 圍 |
說 明 |
|
A |
4～20 mA |
-1999～99999 d |
O |
脈沖-集電極開路 |
0～5KHz |
本表所列為***大量程，用戶可在量程范圍內通過修改儀表二級參數確定量程范圍 |
|
B |
0～10 mA |
-1999～99999d |
G |
Pt100 |
-200～650℃ |
|
C |
1～5V |
-1999～99999d |
E |
熱電偶E型 |
0～1000 ℃ |
|
D |
0～5V |
-1999～99999d |
K |
熱電偶K型 |
0～1300 ℃ |
|
M |
0～20 mA |
-1999～99999d |
R |
用戶特定 |
-1999～99999 d |
|
F |
脈 沖 |
0～5KHz |
N |
無補償輸入 |
| |
|
★ 輸出方式 |
|
選型代碼 |
0 |
1 |
2 |
3 |
4 |
5 |
|
輸出方式 |
無輸出 |
繼電器 |
4～20mA |
0～10mA |
1～5V |
0～5V | | |
| ★ 通訊方式 |
|
選型代碼 |
0 |
2 |
4 |
8 |
9 |
|
通訊方式 |
無通訊 |
RS-232 |
RS-422 |
RS-485 |
特殊規格 | | |
|
★ 注1：LK802、LK803、LK804系列可通過設定儀表二級參數互相切換。 |
|
★ 注2：儀表除0～20mA、脈沖-集電極開路兩種輸入信號外,其余信號均可通過設定儀表二級參數自由更改。 |
|
★ 如用戶選擇特定曲線補償輸入（查表法）時，請?jiān)谟嗀洉r(shí)提供相關技術參數或密度表格。 |
|
★ 型號舉例： |
|
①SWP-LK802-02-AAG-NN |
|
補償輸入5位流量積算控制儀，流量輸入類型為4～20mA，壓力補償輸入類型為4～20mA，溫度補償輸入類型為4～20mA，4～20mA變送輸出，無報警輸出。 |
|
②SWP-LK803-81-ACK-BL-P |
|
過熱蒸汽帶溫度壓力補償?shù)?位流量積算控制儀，流量輸入類型為4～20mA，壓力補償輸入類型為1～5V，溫度補償輸入類型為熱電偶K型，繼電器控制輸出，帶RS-485通訊，帶流量定量到控制報警輸出，帶下限報警輸出，帶DC24V饋電輸出。 |
