SWP-LED系列閃光報警控制儀可與各種SWP系列控制儀表或其他接點式控制檢測儀表配套使用。可同時檢測八路輸入信號，八路信號均采用大規模、高亮度數碼管分別顯示各通道的當前狀態值。 |
|
一、儀表特點 |
|
閃光報警控制儀的輸入信號可選擇接點式開路報警、接點式閉路報警或TTL電平。具有多種報警控制輸出方式，可自由選擇閃光報警、聲音報警、繼電器報警觸點控制輸出及帶報警記憶或不帶報警記憶功能。 |
|
二、儀表外形及接線圖（以下為基本配線方式，特殊訂貨請參見隨機接線圖） |
|
型號 |
SWP-X803系列 |
接 線 圖 |
|
儀表外形 |
儀表尺寸:160×80×140mm
開孔尺寸:152×76mm
重 量:400g |
|
|

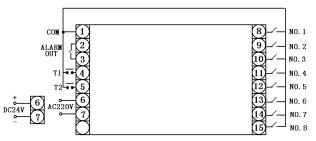

接線圖 |
儀表尺寸:160×80×140mm
開孔尺寸:152×76mm
重 量:400g
|
| |
|
三、SWP系列閃光報警控制儀型譜表 |
|
型 號 |
代 碼 |
說 明 |
|
SWP - |
□ □□□ □ □ □ □ □ |
|
|
特 征 |
X |
|
|
|
|
|
|
參數顯示：八位高亮度LED通道顯示 |
|
控制作用 |
803 |
|
|
|
|
|
閃光報警儀 |
|
通訊方式 |
□ |
|
|
|
|
0：無通訊；2：RS-232；8：RS－485 |
|
指示方式 |
|
? |
? |
? |
|
八段數碼管指示 |
|
平面LED指示（無通訊） | |
|
輸入信號 |
|
? |
? |
|
接點式閉路報警 |
|
接點式開路報警 |
|
標準TTL電平 |
|
特殊規格 | |
|
饋電輸出 |
P |
|
DC24V饋電輸出 |
|
供電方式 |
|
|
DC24V供電 |
|
AC220V供電（線性電源，可省略） | | |
|
★ 平面LED指示的閃光報警器無通訊，無開關電源供電方式。 |
|
★ 型號舉例： |
|
①SWP-X803-D-A-P-W（發光管式指示） |
|
接點式閉路報警，DC24V饋電輸出，DC24V供電，發光管式指示。 |
|
②SWP-X803-8N-B-P-T（數字式指示） |
|
通訊方式RS485，接點式開路報警，DC24V饋電輸出，AC90～265V供電，數字式指示。 |
