| 簡介 |
|
SWP-T20系列壓力變送器采用具有******xj****水平的電容陶瓷傳感器或壓阻陶瓷傳感器，配合高精度電子元件，經嚴格的工藝過程裝配而成。它采用無中介液的干式壓力測量技術，充分發揮了陶瓷傳感器的技術優勢，使SWP-T20系列壓力變送器具有優異的技術性能。它抗過載和抗沖擊能力強，穩定性高，并有很高的測量精度。
SWP-T20系列壓力變送器具有多種型號，多種量程，多種過程連接形式及材料。可廣泛用于石油、化工、電力、冶金、制藥、食品等許多工業領域，可適應工業測量的各種場合及介質，是傳統壓力表及傳統壓力變送器的理想升級換代產品，是工業自動化領域理想的壓力測量儀表。 |
| 技術特點 |
| |
| 抗過載和抗沖擊能力強 過壓可達量程的數倍至數百倍。（電容陶瓷傳感器） |
| 穩定性高 每年優于0.1%滿量程。 |
| 溫度偏移小 由于取消了測量元件中的中介液，因而傳感器不僅獲得了很高的測量精度，且受 溫度的影響小。 |
| 抗干擾能力強 |
| 適用性廣 SWP系列產品具有多種型號，多種過程連接形式，多種制作材料，因而可適應工業測量中的各種介質。 |
| 安裝維修簡便 產品結構合理，體積小,重量輕,可直接任意位置安裝。 |
| |
| 工作原理 |
| |
|
|
被測介質－＞傳感器－＞電子線路－＞輸出信號 |
|
被測介質的壓力直接作用于傳感器的陶瓷膜片上， 使膜片產生與介質壓力成正比的微小位移，正常工作狀 態下，膜片***大位移不大于0.025毫米，電子線路檢測 這一位移量后，即把這一位移量轉換成對應于這一壓力 的標準工業測量信號。超壓時膜片直接貼到堅固的陶瓷基體上，由于膜片與基體的間隙只有0.1毫米，因此過 壓時膜片的***大位移只能是0.1毫米，所以從結構上保 證了膜片不會產生過大變形，由于膜片采用高性能的工 業陶瓷因而使傳感器具有很強的抗過載能力。
|
|
| |

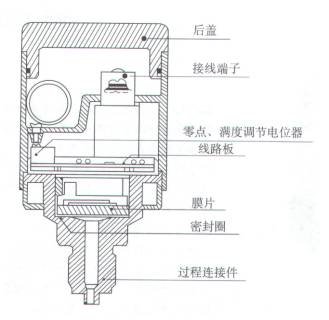

| 結構 |
| |
|
|
| |
| 技術參數 |
| |
| 1、工作電壓 12.5-30 VDC |
| 2、輸出信號 4-20mA（模擬，二線） 0-20mA（模擬，三線） |
| 3、測量范圍 相 對 壓 力 ***大0.0～30.0MPa ***小0.0～1.0KPa |
| 絕 對 壓 力 ***大0.0～30.0MPa ***小0.0～1.0KPa |
| 負相對壓力 ***大-0.1～＋2.0MPa ***小-2.0～＋2.0KPa |
4、精度 ①精度等級 0.2、0.5
②溫度影響 ±0.15%/10K
③穩 定 性 優于0.1%FS/年
④位置影響 安裝位置不影響零點 |
5、允許溫度 ①正常工作溫度 -30～＋70℃
②介質溫度 -30～＋80℃ （短時可至130℃）
③貯存溫度 -40～＋80℃ |
6、與被測介質接觸部分的材料
①膜片 氧化鋁陶瓷
②過程連接件 不銹鋼 316L （美國標準）
1Gr18Ni9Ti （中國標準）
哈氏合金C
③密封材料 氟橡膠
丁腈橡膠
聚四氟乙烯 |
7、出線方式
具有180°雙測出線口、螺紋PG16或M20×1.5配標準的密封電纜接頭。 |
|

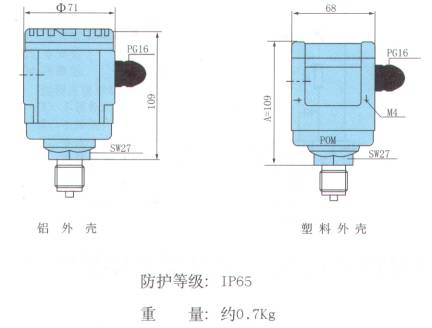

| 外形尺寸 |
|
|
|
| |

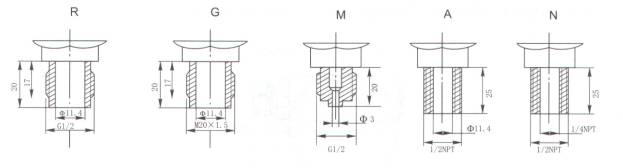

| 過程連接 |
| |
 |
| |

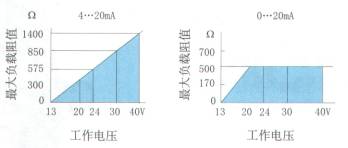

| 負載特性 |
| |
|
|
| |
| 電氣連接 |
|
|
| |
| 接線引出方式 |
| |
| 可根據需要從任何一個出口引出，建議是用Φ10工業電纜作為引線，以便密封，引出接頭可選用通用電纜接頭PG16或M20×1.5，不引線一端用端蓋封住。 |
| |
| 調節及其他 |
| |
| 零點調節范圍為±5% |
| 滿量程調節范圍為變送器標準量程的40%~100% |
| 連鎖二極管的作用是保證在不斷開信號的情況下，直接測量儀表的輸出電流。 |
|
|
| 現場顯示器 |
| |
| 可選配數字液晶現場顯示器SWP-T91 或模擬指針現場顯示器SWP-T92安裝、 使用見相應的使用說明書
|
 |
| 壓力變送器型號內容 |
| |
|
型號 |
代 碼 |
說 明 |
|
SWP |
□ |
□ |
□ |
□ |
□ |
□ |
□ |
□ |
□ |
|
|
變送器類型 |
T20 |
|
|
|
|
|
|
|
|
基本型 |
| T20i |
|
|
|
|
|
|
|
|
本安型 |
| T20d |
|
|
|
|
|
|
|
|
隔爆型 |
|
過程連接材料 |
1 |
|
|
|
|
|
|
|
不銹鋼316L |
|
2 |
|
|
|
|
|
|
|
不銹鋼1Gr18Ni9Ti |
|
3 |
|
|
|
|
|
|
|
哈氏合金C |
|
9 |
|
|
|
|
|
|
|
特殊要求 |
|
過程連接方式 |
R |
|
|
|
|
|
|
外螺紋G1/2 |
|
G |
|
|
|
|
|
|
外螺紋M20×1.5 |
|
M |
|
|
|
|
|
|
外螺紋G1/2小孔 |
|
A |
|
|
|
|
|
|
外螺紋1/2NPT |
|
N |
|
|
|
|
|
|
外螺紋1/2NPT，內螺紋1/4NPT |
|
Y |
|
|
|
|
|
|
特殊要求 |
|
密封件材料 |
1F |
|
|
|
|
|
氟橡膠 |
|
2F |
|
|
|
|
|
丁晴橡膠 |
|
3F |
|
|
|
|
|
聚四氟乙烯 |
|
9F |
|
|
|
|
|
特殊要求 |
|
信號輸出方式 |
2 |
|
|
|
|
4-20mA二線 |
|
3 |
|
|
|
|
0-20mA三線 |
|
9 |
|
|
|
|
特殊要求 |
|
外殼類型 |
A |
|
|
|
鋁外殼無現場指示，防護等級IP65 |
|
B |
|
|
|
鋁外殼帶數字現場指示，防護等級IP65 |
|
C |
|
|
|
鋁外殼帶模擬現場指示，防護等級IP65 |
|
S |
|
|
|
塑料外殼* |
|
Y |
|
|
|
特殊要求 |
|
精度等級 |
2 |
|
|
0.2 |
|
5 |
|
|
0.5 |
|
9 |
|
|
特殊要求 |
|
測量范圍 |
Y |
|
非標準量程 |
|
|
見標準量程表 |
|
傳感器類型 |
R |
壓阻式 |
|
陶瓷電容式 | |
| 注：其它內容標記同上，如塑料外殼無現場指示，防護等級IP65，標記為SA |
| |
| 標準量程表 |
| |
|
測量范圍 |
代號 |
量程調節范圍 |
過載（MPa） |
|
0-4kPa |
D1 |
0.7-7kPa |
0.6 |
|
0-6kPa |
D2 |
0.7-7kPa |
0.6 |
|
0-10kPa |
D3 |
1.0-10kPa |
0.6 |
|
0-16kPa |
D4 |
10.0-20kPa |
0.6 |
|
0-20kPa |
D5 |
10.0-20kPa |
0.6 |
|
0-25kPa |
D6 |
12.0-30kPa |
0.6 |
|
0-40kPa |
D7 |
12.0-40kPa |
0.6 |
|
0-60kPa |
D8 |
20.0-60kPa |
0.6 |
|
|
|
|
|
|
0-100kPa |
E1 |
30.0-100kPa |
1.0 |
|
0-160kPa |
E2 |
60.0-200kPa |
1.0 |
|
0-200kPa |
E3 |
60.0-200kPa |
1.0 |
|
0-250kPa |
E4 |
120.0-400kPa |
1.0 |
|
0-400kPa |
E5 |
120.0-400kPa |
1.0 |
|
|
|
|
|
|
0-0.6MPa |
F1 |
0.2-0.6MPa |
2.0 |
|
0-1.0MPa |
F2 |
0.3-1.0MPa |
2.0 |
|
0-1.6MPa |
F3 |
0.6-2.0MPa |
4.0 |
|
0-2.0MPa |
F4 |
0.6-2.0MPa |
4.0 |
|
0-2.5MPa |
F5 |
1.2-4.0MPa |
4.0 |
|
0-4.0MPa |
F6 |
1.2-4.0MPa |
6.0 |
|
0-6.0MPa |
F7 |
2.0-6.9MPa |
9.0 |
|
|
|
|
|
|
0-10MPa |
H1 |
3.0-10MPa |
20 |
|
0-30MPa |
H2 |
3.0-30MPa |
60 |
|
|
|
|
|
|
-2-2kPa |
C1 |
2.0-7.0kPa |
0.6 |
|
5-5kPa |
C2 |
5.0-20kPa |
0.6 |
|
-10-10kPa |
C3 |
2.0-20kPa |
0.6 |
|
-20-20kPa |
C4 |
-8.0-20kPa |
0.6 |
|
-50-50kPa |
C5 |
10.0-100kPa |
0.6 |
|
|
|
|
|
|
-100-0kPa |
B1 |
-40-100kPa |
0.6 |
|
-100-100kPa |
B2 |
-40-100kPa |
0.6 |
|
-100-300kPa |
B3 |
50-400kPa |
0.6 |
|
-100-900kPa |
B4 |
240-1000kPa |
0.6 |
|
100-1500kPa |
B5 |
500-1900kPa |
0.6 | |
| |
