| 概述 |
| |
| SWP-T51系列差壓變送器采用世界xj****技術開 發制造的具有優越性能的新型差壓變送器，采用完全密封的δ室作為傳感元件，無機械運動部件從而 提高了可靠性。差壓變送器可以準確地測量低表壓、 真空、液位、比重和流量。廣泛應用于石油、化工、 紡織、電力、食品、造紙、藥業等工業領。
|
|
|
 |
| 技術特點 |
| |
| 精度高，穩定性好 |
| 二線制。 |
| 小型化，重量輕，堅固抗振 |
| 量程，零點外部連續可調 |
| 無機械運動部件，工作可靠，維護簡便 |
| 單向過載保護特性好 |
| 全系列統一結構，零部件互換性強 |
| 防爆結構，全天候使用 |
| |
| 工作原理 |
| |
被測介質的高低壓力分別進入測量元件的高低壓室，作用于隔離膜片上，填充液把兩隔離膜片的壓
力信號傳送到中心測量膜片上，中心測量膜片是一個張緊的彈性元件，作用在其上的兩側壓力差使中心 測量膜片產生一個對應于壓力差的變形，其變形位移與所測壓力差成正比，這個位移使電容極板產生相應的電容變化，電子線路檢測到這一電容變化并放大轉換成對應的電流信號。如果低壓室通大氣，高壓室接被測介質這時就可測得介質的相對壓力。同樣，如果低壓室為真空，高壓室接被測介質這時就可測得介質的******壓力。 |
| |

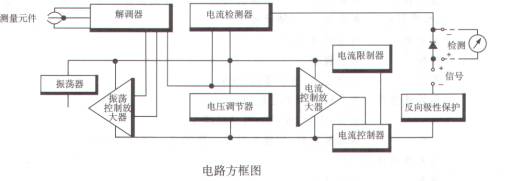

| 電路原理 |
| |
|
|
| |

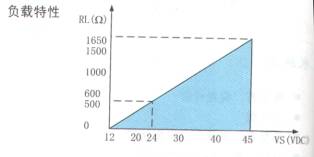

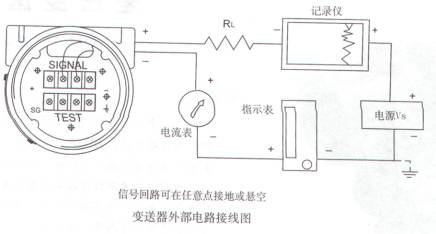

| 電氣連接 |
| |
|
|
|
|
| 技術參數 |
| |
測量介質 液體、氣體和蒸氣
測量范圍 0-0.16KPa至0-40MPa
工作電壓 12-45 V DC（一般使用24 V DC）
輸出信號 4-20 mA DC
防爆等級 隔爆型ExdⅡBT5
本質安全型ExiaⅡCT6
量程和零點 外部連續可調
正負遷移 正向***大遷移率為***小校調量程的500%
負向***大遷移率為***小校調量程的600%
阻尼 充硅油時，0.25~1.67 S連續可調
啟動時間 2 S
溫度范圍 環境溫度-20~85℃
介質溫度-40~100℃（法蘭式充高溫硅油時15~315℃）
貯存溫度-40~100℃
精度 0.2 0.5
溫度影響 ±0.2%/10K
靜壓影響 微差壓≤±10%
差壓 ≤±0.5%
高靜壓≤±2.0%
結構材料 隔離膜片 不銹鋼316L 哈氏合金C276 蒙耐爾合金 鉭
排放閥 不銹鋼316L 哈氏合金C276 蒙耐爾合金 鉭
法蘭和接頭 碳鋼鍍鎳 不銹鋼316L 哈氏合金C276 蒙耐爾合金
O型密封圈 氟橡膠 丁腈橡膠 灌充液 硅油或惰性油
螺栓 碳鋼鍍鎳 外殼 鋁合金 防護等級IP65
引壓連接件 法蘭NPT1/4中心距54mm
接頭NPT1/2或M20×1.5陽螺紋
球錐面密封，帶接頭時中心距50.8、54、57.2mm
信號線連接孔G1/2
重量 約5.4Kg |
| |
| 產品系列規格 |
| |
|
序號 |
名稱 |
型號 |
測量范圍 |
***大工作壓力（MPa） |
精度等級 |
|
1 |
基本性差壓變送器 |
SWP-51DP |
0-1~6KPa |
6.9 |
0.2 |
|
0-6 KPa ~1MPa |
14 |
0.5 |
|
2 |
高靜壓型差壓變送器 |
SWP-T51HP |
0-6 KPa ~2.5MPa |
32 |
0.25 |
|
0.5 |
|
3 |
微差壓型差壓變送器 |
SWP-T51DR |
0-125~1250Pa |
6.0 |
0.5 |
|
4 |
差壓流量變送器 |
SWP-T51DL |
0-1~6KPa |
6.9 |
0.25 |
|
0-6~250KPa |
14 |
0.5 |
|
5 |
遠傳差壓變送器 |
SWP-T51DP |
0-6~250KPa |
|
0.5 |
|
遠傳壓力變送器 |
SWP-T51GP |
0-0.16~10MPa |
|
6 |
相對壓力變送器 |
SWP-T51GP |
0-1KPa~40MPa |
|
0.25 |
|
0.5 |
|
7 |
******壓力變送器 |
SWP-T51AP |
0-6KPa~10MPa |
|
0.25 |
|
0.5 |
|
8 |
液位變送器 |
SWP-T51LT |
0-6KPa~1MPa |
2.5 |
0.25 |
|
0.5 | |
| |
| 變送器型號命名 |
| |
|
型號 |
代碼 |
說明 |
|
SWP-T51 |
□ |
□ |
□ |
□ |
□ |
|
|
品種 |
DP |
|
|
|
|
差壓變送器 |
|
HP |
|
|
|
|
高靜壓差壓變送器 |
|
DP |
|
|
|
|
微差壓變送器 |
|
DL |
|
|
|
|
√ΔP差壓流量變送器 |
|
AP |
|
|
|
|
******差壓變送器 |
|
GP |
|
|
|
|
壓力變送器 |
|
LT |
|
|
|
|
法蘭式差壓變送器 |
|
DP/GP |
|
|
|
|
遠傳差壓、壓力變送器 |
|
量程范圍 |
2 |
|
|
|
0-125~1250Pa |
|
3 |
|
|
|
0-1~6KPa |
|
4 |
|
|
|
0-6~40KPa |
|
5 |
|
|
|
0-40~250KPa |
|
6 |
|
|
|
0-0.16~1MPa |
|
7 |
|
|
|
0-0.4~2.5MPa |
|
8 |
|
|
|
0-1.6~10MPa |
|
9 |
|
|
|
0-6~25MPa |
|
0 |
|
|
|
0-10~40MPa |
|
輸出 |
E |
|
|
4~20mA DC |
|
F |
|
|
4~20mA DC（DR專用） |
|
J |
|
|
4~20mA DC 輸出為√ΔP |
|
S |
|
|
智能 |
|
結構材料 |
|
|
法蘭接頭 |
排氣/排氣閥 |
隔離膜片 |
灌充液體 |
|
22 |
|
316不銹鋼 |
316不銹鋼 |
316不銹鋼 |
硅油 |
|
23 |
|
316不銹鋼 |
316不銹鋼 |
哈氏合金C-276 |
|
24 |
|
316不銹鋼 |
316不銹鋼 |
蒙乃爾 |
|
25 |
|
316不銹鋼 |
316不銹鋼 |
鉭 |
|
33 |
|
哈氏合金C |
哈氏合金C |
哈氏合金C-276 |
|
35 |
|
哈氏合金C |
哈氏合金C |
鉭 |
|
44 |
|
蒙乃爾 |
蒙乃爾 |
蒙乃爾 |
|
附加功能 |
M1 |
0-100%線性指示 |
|
M2 |
0-100%平方根指示數 |
|
M3 |
31/2LCD數字顯示器 |
|
B1 |
管裝彎支架 |
|
B2 |
板裝彎支架 |
|
B3 |
管裝平支架 |
|
D1 |
壓力室泄放閥位于上部 |
|
D2 |
壓力室泄放閥位于下部 |
|
不注 |
NPT1/2錐管陰螺紋連接塊 |
|
C1 |
NPT1/2引壓接頭、后部焊接Φ14引壓管 |
|
C2 |
M20×1.5丁字形陽螺紋連接塊 |
|
C2 |
M20×1.5丁字形螺紋連接塊另加丁字形接頭 |
|
D |
隔爆型 Exd Ⅱ BT4 |
|
I |
本安型 Exia Ⅱ CT6 | |
| |
| 一、基型變送器 |
|
|

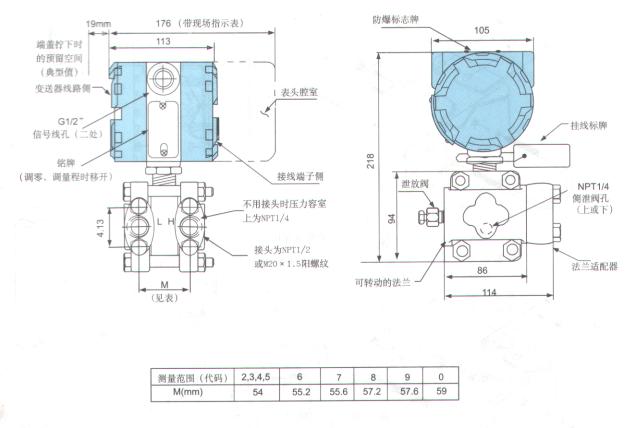

| 構造與外形尺寸
|
 |
 |
| |

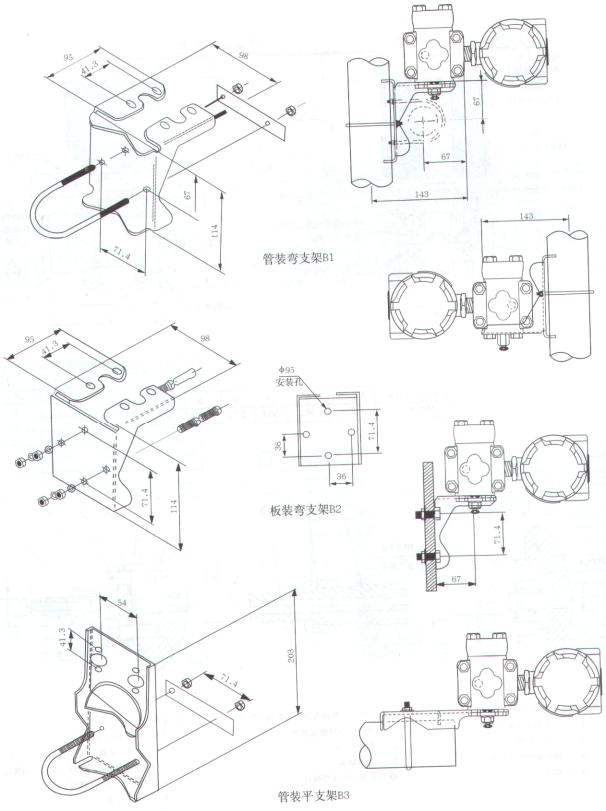

| 安裝方式 |
| |
|
|
| |
| SWP-T51DP型差壓變送器型號內容 |
| |
|
型號 |
代碼 |
說明 |
|
SWP-T51 |
□ |
□ |
□ |
□ |
□ |
SWP-T51DP型差壓變送器 |
|
品種 |
DP |
|
|
|
|
DP基本型差壓變送器 |
| 量程范圍 |
3 |
|
|
|
0-1.3~7.5KPa |
|
4 |
|
|
|
0-6.2~37.4KPa |
|
5 |
|
|
|
0-31.1~186.8KPa |
|
6 |
|
|
|
0-117~690KPa |
|
7 |
|
|
|
0-345~2068KPa |
|
8 |
|
|
|
0-1170~6890KPa |
|
輸出 |
E |
|
|
4~20mADC，帶可調阻尼 |
|
結構材料 |
|
|
法蘭接頭 |
排氣/排氣閥 |
隔離膜片 |
注 |
|
22 |
|
316SST |
316SST |
316不銹鋼 |
|
|
23 |
|
316SST |
316SST |
哈氏合金C-276 |
|
|
24 |
|
316SST |
316SST |
蒙耐爾合金 |
|
|
25 |
|
316SST |
316SST |
鉭 |
|
|
33 |
|
哈氏合金C |
哈氏合金C |
哈氏合金C-276 |
特殊訂貨 |
|
35 |
|
哈氏合金C |
哈氏合金C |
鉭 |
特殊訂貨 |
|
44 |
|
蒙耐爾合金 |
蒙耐爾合金 |
蒙耐爾合金 |
特殊訂貨 |
|
選用件 |
M1 |
線性指示表（0~100%刻度） |
|
M2 |
平方根指示表（0~10刻度） |
|
M4 |
3 1/2位LCD液晶顯示表（0~100%線性） |
|
B1 |
管裝彎支架（管外徑Φ50~60） |
|
B2 |
板裝彎支架 |
|
B3 |
管裝平支架（管外徑Φ50~60） |
|
D1 |
法蘭側面上部用排氣、排液閥 |
|
D2 |
法蘭側面下部用排氣、排液閥 |
|
d |
隔爆型：防爆等級ExdⅡBT5 |
|
i |
本安型：防爆等級ExiaⅡCT6 |
|
J |
"丁字型"接頭：M20×1.5陽螺紋 |
|
N |
"腰 型"接頭：NPT1/2錐管螺紋 |
|
C12 |
NPT1/2引壓過渡接頭及后部焊接引壓管（不銹鋼） | |
| |
| SWP-T51HP型高靜壓差壓變送器型號內容 |
| |
|
型號 |
代碼 |
說明 |
|
SWP-T51 |
□ |
□ |
□ |
□ |
□ |
SWP-T51HP型高靜壓差壓變送器 |
|
品種 |
HP |
|
|
|
|
高靜壓差壓變送器 |
|
量程范圍 |
3 |
|
|
|
0-1.3~7.5KPa |
|
4 |
|
|
|
0-6.2~37.4KPa |
|
5 |
|
|
|
0-31.1~186.8KPa |
|
6 |
|
|
|
0-117~690KPa |
|
7 |
|
|
|
0-345~2068KPa |
|
輸出 |
E |
|
|
4~20mADC，帶可調阻尼 |
|
結構材料 |
|
|
法蘭接頭 |
排氣/排液閥 |
隔離膜片 |
|
|
22 |
|
316SST |
316SST |
316L |
|
|
23 |
|
316SST |
316SST |
哈氏合金C-276 |
|
|
選用件 |
M1 |
線性指示表（0~100%刻度） |
|
M2 |
平方根指示表（0~10刻度） |
|
M4 |
3 1/2位LCD液晶顯示表（0~100%線性） |
|
B1 |
管裝彎支架（管外徑Φ50~60） |
|
B2 |
板裝彎支架 |
|
B3 |
管裝平支架（管外徑Φ50~60） |
|
D1 |
法蘭側面上部用排氣、排液閥 |
|
D2 |
法蘭側面下部用排氣、排液閥 |
|
d |
隔爆型：防爆等級ExdⅡBT5 |
|
i |
本安型：防爆等級ExiaⅡCT6 |
|
J |
"丁字型"接頭：M20×1.5陽螺紋 |
|
N |
"腰 型"接頭：NPT1/2錐管螺紋 |
|
C12 |
NPT1/2引壓過渡接頭及后部焊接引壓管（不銹鋼） | |
| |
| SWP-T51DR型微差壓變送器型號內容 |
| |
|
型號 |
代碼 |
說明 |
|
SWP-T51 |
□ |
□ |
□ |
□ |
□ |
SWP-T51DR型微差壓變送器 |
|
品種 |
DR |
|
|
|
|
微差壓變送器 |
|
量程范圍 |
2 |
|
|
|
0-0.125~1.5KPa |
|
輸出 |
F |
|
|
4~20mADC，帶可調阻尼 |
|
結構材料 |
|
|
法蘭接頭 |
排氣/排液閥 |
隔離膜片 |
|
|
22 |
|
316SST |
316SST |
316L |
|
|
選用件 |
M1 |
線性指示表（0~100%刻度） |
|
M2 |
平方根指示表（0~10刻度） |
|
M4 |
3 1/2位LCD液晶顯示表（0~100%線性） |
|
B1 |
管裝彎支架（管外徑Φ50~60） |
|
B2 |
板裝彎支架 |
|
B3 |
管裝平支架（管外徑Φ50~60） |
|
D1 |
法蘭側面上部用排氣、排液閥 |
|
D2 |
法蘭側面下部用排氣、排液閥 |
|
d |
隔爆型：防爆等級ExdⅡBT5 |
|
i |
本安型：防爆等級ExiaⅡCT6 |
|
J |
"丁字型"接頭：M20×1.5陽螺紋 |
|
N |
"腰 型"接頭：NPT1/2錐管螺紋 |
|
C12 |
NPT1/2引壓過渡接頭及后部焊接引壓管（不銹鋼） | |
| |
| 二、SWP-T51DP/GP遠傳差壓/壓力變送器 |
| |
SWP-T51DP/GP變送器加裝密封遠傳裝置后構成SWP-T51DP/GP遠傳差壓/壓力變送器。它可避免被測介質直接與變送器隔離膜片接觸，適用于以下情況：
1、 被測介質對變送器接頭和敏感元件有腐蝕作用時。
2、 需將高溫介質與變送器隔離時。
3、 被測介質粘度高或有固體懸浮物易堵塞時。
4、 被測介質如果用引壓管引出易固化或結晶時。
5、 更換被測介質需沖洗以防交混時。
6、 須保持衛生條件，防止污染時。 |
| |

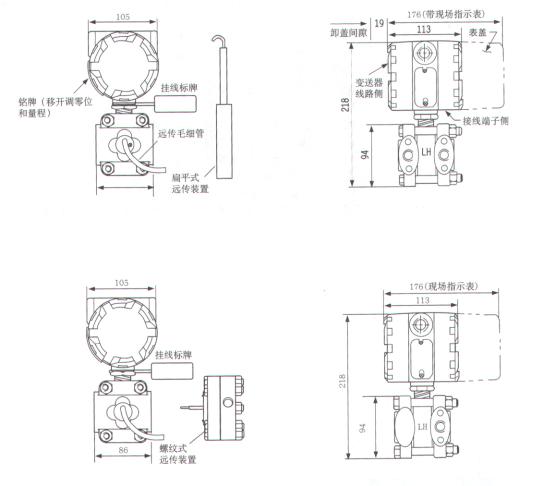

| 外形尺寸 |
| |
|
|
| |

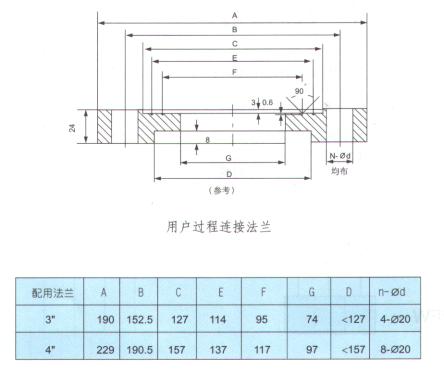

| 遠傳法蘭尺寸及選型 |
| |
安裝法蘭標準按ANSI，管道尺寸3"、4"，等級為150LB（2.5MPa）、300LB
（5MPa）。也可按GB9116-88、DN80、DN100，PN=2MPa |
|
|
|
|
| |

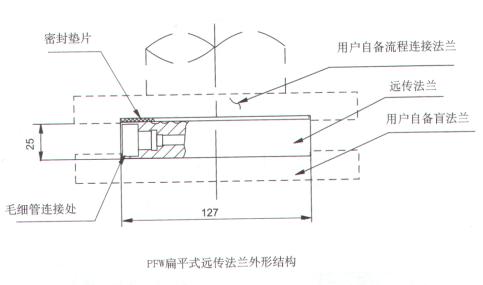

| 1、PFW型扁平式遠傳法蘭（標準3"，2.5MPa） |
| |
|
|
| |
| PFW扁平式遠傳法蘭選型內容 |
| |
|
型 號 |
代 碼 |
說 明 |
|
PFW |
□ |
□ |
□ |
PFW 扁平式遠傳法蘭 |
|
型式 |
11 |
|
|
標準80（3"）法蘭 |
|
遠傳法蘭膜片材料 |
A |
|
316L |
|
B |
|
哈氏合金C276 |
|
C |
|
鉭 |
|
殼體材料 |
11 |
316SST | |
| |

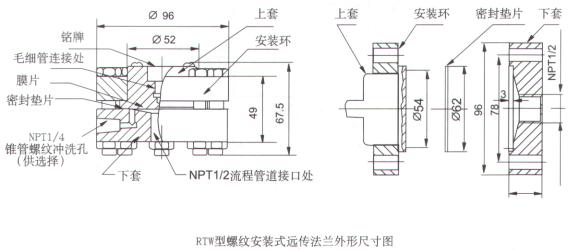

2、RTW型螺紋安裝式遠傳法蘭
（***大工作壓力10MPa）選型見6、4、2表，外形尺寸見下圖 |
| |
|
|
| |
| RTW螺紋安裝式遠傳法蘭選型內容 |
| |
|
型 號 |
代 碼 |
說 明 |
|
RTW- |
□ |
□ |
□ |
□ |
□ |
RTW 螺紋安裝式遠傳法蘭（***大工作壓力10MPa） |
|
沖洗備用孔 |
11 |
|
|
|
|
無 |
|
21 |
|
|
|
|
有 |
|
遠傳法蘭膜片材料 |
A |
|
|
|
316L |
|
B |
|
|
|
哈氏合金C276 |
|
C |
|
|
|
鉭 |
|
結構件材料 |
11 |
|
|
上套316SST，安裝環為碳鋼，墊片為石棉或氟橡膠 |
|
31 |
|
|
上套、安裝環為316SST，墊片為石棉或氟橡膠 |
|
下套材料 |
A |
|
316SST |
|
B |
|
哈氏合金C |
|
引壓連接孔 |
13 |
NPT1/2錐管螺紋 | |
| |
| 3、EFW插入式遠傳法蘭（標準3"或4"，工作壓力2.5MPa） |
| |
| 外形尺寸 |
| |
|
|
| |
| EFW插入式遠傳法蘭選型內容 |
| |
|
型 號 |
代 碼 |
說 明 |
|
EFW- |
□ |
□ |
□ |
□ |
EFW 插入式遠傳法蘭 |
|
插入直徑和接觸介質部分的材料 |
11 |
|
|
|
80（3"） 316L |
|
12 |
|
|
|
80（3"） 哈氏合金C（特殊訂貨） |
|
13 |
|
|
|
100（4"） 316L |
|
14 |
|
|
|
100（4"） 哈氏合金C（特殊訂貨） |
|
膜片材料 |
A |
|
|
316L |
|
B |
|
|
哈氏合金C276 |
|
C |
|
|
鉭 |
|
插入長度mm |
20 |
|
50（2"） |
|
40 |
|
100（4"） |
|
60 |
|
150（6"） |
|
法蘭材料和額定壓力（38℃時） |
A11 |
碳鋼鍍鋅 150#***大工作壓力為2.5MPa |
|
A12 |
碳鋼鍍鋅 300#***大工作壓力為5MPa | |
| |
| 4、RFW型法蘭安裝式遠傳法蘭 |
| |
| 外形尺寸 |
| |
|
|
| |

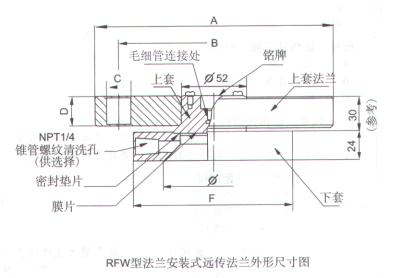

| RFW型法蘭安裝式遠傳法蘭外形尺寸 |
| |
|
上套法蘭 |
下套法蘭 |
|
公稱管徑（英寸) |
公稱壓力（LB/Mpa） |
外徑A |
厚度D |
螺孔中心距B |
螺孔數量n |
拴孔直徑C |
直徑Φ（mm） |
直徑F（mm） |
|
1 |
150/2 |
108 |
14.3 |
79.4 |
4 |
16 |
26.9 |
63.5 |
|
300/5 |
124 |
17.2 |
88.9 |
4 |
20 |
66.5 |
|
1.5 |
150/2 |
127 |
17.2 |
98.4 |
4 |
16 |
41.9 |
78.74 |
|
300/5 |
156 |
20.7 |
114.5 |
4 |
23 |
|
2 |
150/2 |
152 |
19.1 |
120.6 |
4 |
20 |
52.5 |
95.25 |
|
300/5 |
165 |
22.2 |
127.0 |
8 |
20 |
|
3 |
150/2 |
191 |
23.8 |
152.4 |
4 |
20 |
79 |
127 |
|
300/5 |
210 |
25.5 |
168.3 |
8 |
23 |
|
4 |
150/2 |
229 |
23.8 |
190.5 |
8 |
20 |
103
|
157.2 |
|
300/5 |
254 |
31.8 |
200 |
8 |
23 | |
| |
| RFW法蘭安裝式遠傳法蘭選型內容 |
| |
|
型 號 |
代 碼 |
說 明 |
|
RFW- |
□ |
□ |
□ |
□ |
□ |
RFW 法蘭安裝式遠傳法蘭 |
|
沖洗備用孔 |
11 |
|
|
|
|
無 |
|
21 |
|
|
|
|
有 |
|
遠傳法蘭膜片材料 |
A |
|
|
|
316L |
|
B |
|
|
|
哈氏合金C276 |
|
C |
|
|
|
鉭 |
|
結構件材料 |
11 |
|
|
上套316SST，安裝環為碳鋼，墊片為石棉或氟橡膠 |
|
31 |
|
|
上套、安裝環為316SST，墊片為石棉或氟橡膠 |
|
下套材料 |
A |
|
316SST |
|
B |
|
哈氏合金C |
|
|
|
下套尺寸 |
額定***大工作壓力（38℃） |
|
21 |
150# |
2.5MPa（推薦選用） |
|
22 |
300# |
5MPa |
|
41 |
150# |
2.5MPa |
|
42 |
300# |
5MPa |
|
51 |
150# |
2.5MPa |
|
51 |
300# |
5MPa |
|
71 |
150# |
2.5MPa（推薦選用） |
|
72 |
300# |
5MPa |
|
91 |
150# |
2.5MPa |
|
92 |
300# |
2.5MPa | |
| |
| 灌充液特性 |
| |
|
灌充液代號 |
灌充液 |
溫限 |
比重 |
溫度膨脹系數 |
25℃時的粘度(MPa.S) |
|
D |
普通硅油 |
-40至150℃ |
0.934 |
0.00108 |
9.5 |
|
S |
高溫硅油 |
-15至315℃ |
1.07 |
0.00053 |
44~50 |
|
F |
惰性填充液（氟油） |
-45至205℃ |
1.85 |
0.000864 |
6.5 | |
| |
|
型 號 |
代 碼 |
說 明 |
|
SWP－T51 |
□ |
□ |
□ |
□ |
□ |
□ |
□ |
|
|
品種 |
GP/DP |
|
|
|
|
|
|
遠傳壓力、差壓變送器 |
|
測量范圍 |
4 |
|
|
|
|
|
0-6~40KPa |
|
5 |
|
|
|
|
|
0-40~250KPa |
|
6 |
|
|
|
|
|
0-0.16~1MPa |
|
7 |
|
|
|
|
|
0-0.4~2.5MPa |
|
8 |
|
|
|
|
|
8 0-1.6~10MPa |
|
輸出 |
E |
|
|
|
|
4~20mA DC、帶可調節阻尼 |
|
法蘭材料、隔離膜片 |
22 |
|
|
|
316SST 316L |
|
遠傳裝置 |
S1 |
|
|
一個遠傳裝置 |
|
S2 |
|
|
二個遠傳裝置 |
|
選用件（不選擇不填） |
M1 |
|
線性指示表（0~100%刻度） |
|
M2 |
|
平方根指示表（0~10刻度） |
|
M4 |
|
31/2位LCD液晶顯示表（0~100%線性） |
|
B1 |
|
管裝彎支架（管外徑Φ50~60） |
|
B2 |
|
板裝彎支架 |
|
B3 |
|
管裝平支架（管外徑Φ50~60） |
|
d |
|
隔爆型：防爆等級ExdⅡBT5 |
|
i |
|
本安型：防爆等級ExiaⅡCT6 |
|
J |
|
"丁字型"接頭：M20×1.5陽螺紋 |
|
N |
|
"腰 型"接頭：NPT1/2錐管螺紋 |
|
C12 |
|
NPT1/2引壓過渡接頭及后部焊接引壓管/不銹鋼 |
|
附加 |
/□ |
遠傳法蘭型號PFW、RTW、RFW、EFW | |
| |
| 三、壓力變送器 |
| |
SWP-T51GP相對壓力變送器測量范圍大，***小可測量1KPa的壓力，可用于液體、氣體和蒸氣的測量。
SWP-T51AP******壓力變送器可對諸如除氣系統、蒸餾塔、蒸發器和結晶器等裝置的******壓力進行測量。可用于液體、氣體和蒸汽的測量。 |
| |
| SWP-T51GP/AP相對/******壓力變送器型號內容 |
| |
|
型號 |
代碼 |
說明 |
|
SWP－T51 |
□ |
□ |
□ |
□ |
|
|
品種 |
GP |
|
|
|
相對壓力變送器 |
|
AP |
|
|
|
******壓力變送器 |
|
測量范圍 |
3 |
|
|
0-1~6KPa（不含AP） |
|
4 |
|
|
0-6~40KPa |
|
5 |
|
|
0-40~250KPa |
|
6 |
|
|
0-0.16~1MPa |
|
7 |
|
|
0-0.4~2.5MPa |
|
8 |
|
|
0-1.6~10MPa |
|
9 |
|
|
0-6~25MPa（不含AP） |
|
0 |
|
|
0-10~40MPa（不含AP） |
|
結構材料 |
|
|
法蘭和接頭 |
排液閥 |
隔離膜片 |
|
22 |
|
316SST |
316SST |
316L |
|
23 |
|
316SST |
316SST |
哈氏合金C276 |
|
24 |
|
316SST |
316SST |
蒙耐爾合金 |
|
25 |
|
316SST |
316SST |
鉭 |
|
33 |
|
哈氏合金C |
哈氏合金C |
哈氏合金C276 |
|
35 |
|
哈氏合金C |
哈氏合金C |
鉭 |
|
44 |
|
蒙耐爾合金 |
蒙耐爾合金 |
蒙耐爾合金 |
|
選用件 |
M1 |
線性指示表（0~100%刻度） |
|
M2 |
3 1/2位LCD液晶顯示表（0~100%線性） |
|
B1 |
管裝彎支架（管外徑Φ50~60） |
|
B2 |
板裝彎支架 |
|
B3 |
管裝平支架（管外徑Φ50~60） |
|
D1 |
法蘭側面上部用排氣、排液閥 |
|
D2 |
法蘭側面下部用排氣、排液閥 |
|
d |
隔爆型：防爆等級ExdⅡBT5 |
|
i |
本安型：防爆等級ExiaⅡCT6 |
|
j |
丁字型"接頭：M20×1.5陽螺紋 |
|
N |
"腰 型"接頭：NPT1/2錐管螺紋 |
|
C12 |
NPT1/2引壓過渡接頭及后部焊接引壓管（不銹鋼） | |
| |
| 四、液位變送器 |
| |
| 液位變送器的安裝法蘭標準按ANSI，管道尺寸3"、4"，等級為150LB（2.5MPa）、300LB（5MPa）。也可按GB9116-88、DN80、DN100，PN=2MPa |
| |

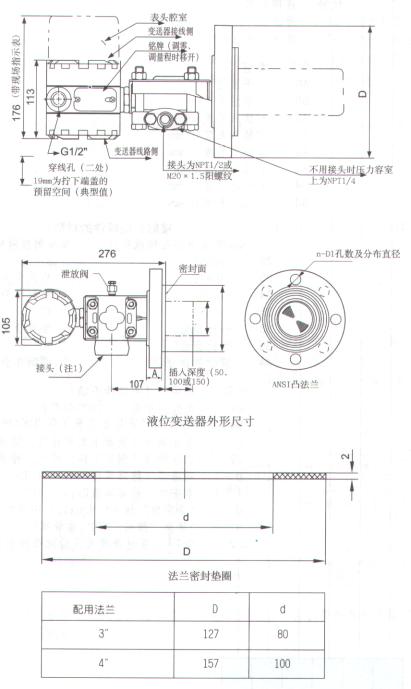

| 外形尺寸 |
|
|
| |
| 用戶應按接觸介質特性，自行選擇法蘭密封墊圈材質，本廠推薦石棉橡膠、氟橡膠、尼龍、聚四氟乙烯等材料。 |
 |
| SWP-T51LT液位變送器選型內容 |
| |
|
型 號 |
代 碼 |
說 明 |
|
SWP-T51 |
□ |
□ |
□ |
□ |
□ |
□ |
|
|
品種 |
LT |
|
|
|
|
|
LT液位變送器 |
|
測量范圍 |
4 |
|
|
|
|
0-6~40KPa |
|
5 |
|
|
|
|
0-40~250KPa |
|
6 |
|
|
|
|
0-0.16~1MPa |
|
連接形式 |
1 |
|
|
|
平法蘭 |
|
3 |
|
|
|
插入式法蘭 |
|
類型 |
A0 |
|
|
3"平法蘭 |
|
B0 |
|
|
4"平法蘭 |
|
A2 |
|
|
3"插入長度50mm |
|
A4 |
|
|
3"插入長度100mm |
|
A6 |
|
|
3"插入長度150mm |
|
B2 |
|
|
4"插入長度50mm |
|
B4 |
|
|
4"插入長度100mm |
|
B6 |
|
|
4"插入長度150mm |
|
接觸介質零件的材料 |
|
|
低壓側壓力室及接液膜片 |
高壓側接液隔離膜片 |
|
22 |
|
316SST |
316SST |
|
23 |
|
316SST |
哈氏合金C276 |
|
24 |
|
316SST |
蒙耐爾合金 |
|
25 |
|
316SST |
鉭 |
|
33 |
|
哈氏合金C |
哈氏合金C276 |
|
35 |
|
哈氏合金C |
鉭 |
|
44 |
|
蒙耐爾合金 |
蒙耐爾合金 |
|
選用件 |
M1 |
線性指示表（0~100%刻度） |
|
M4 |
3 1/2位LCD液晶顯示表（0~100%線性） |
|
D1 |
低壓側法蘭側面上部用排氣、排液閥 |
|
D2 |
低壓側法蘭側面下部用排氣、排液閥 |
|
d |
隔爆型：防爆等級ExdⅡBT5 |
|
i |
本安型：防爆等級ExiaⅡCT6 |
|
J |
"丁字型"接頭：M20×1.5陽螺紋 |
|
N |
"腰 型"接頭：NPT1/2錐管螺紋 |
|
C12 |
NPT1/2引壓過渡接頭及后部焊接引壓管（不銹鋼） | |
產品詳細介紹
